座屈計算Buckling calculation

ピストンロッドの軸方向に圧縮荷重が作用する場合、ピストンロッド径に対して長さが十分長いと図のようにロッドが曲がってしまうことがあります。このような現象を座屈と呼び、作動不良や破壊の原因となります。そのため、これまで選定されたシリンダに対して座屈強度の合否判定を行う必要があります。

下記のSTEPに従って選択してください。 ユーザー情報を入力後、計算結果を見るボタンをクリックすると結果を表示します。

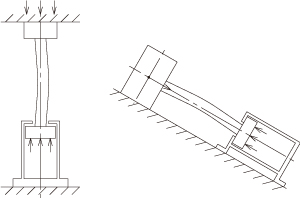

座屈イメージ
1

シリーズを選択してください。

  • FS
  • FF
  • FL
  • K
  • T
2

シリンダの止め方を選択してください。

シリンダの止め方によって、座屈計算に必要な荷重に対する考え方が変わりますので、下記をご確認ください。

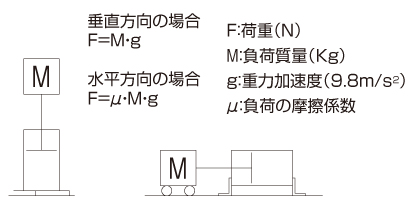

  • 内部ストップ方式

    図のように、シリンダ本体のストローク端で停止する方式をいいます。 この方式での荷重に対する考え方は次の通りです。

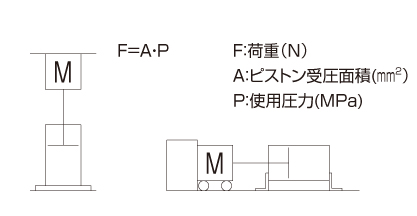

  • 外部ストップ方式

    図のように外部ストッパにより、シリンダの作動をストローク 途中で、停止させる方式をいいます。この方式での荷重は、 負荷質量ではなく理論出力となります。

3

負荷質量を入力してください。

kg(Mpa)
4

取付形式を選択してください。

■軸心固定形

シリンダ本体をフートやフランジによって固定し、 シリンダ軸心に対して往復直線運動を行います。

  • S 基本形
  • LA フート形
  • LB フート形
  • LC フート形
  • FA フランジ形
  • FB フランジ形
  • FC フランジ形
  • FD フランジ形
  • CF フランジ形

■軸心揺動形

トラニオンやクレビスのピンを支点として、 シリンダ全体が揺動運動を行います。

  • CA クレビス形
  • CB クレビス形
  • CC クレビス形
  • TA トラニオン形
  • TC トラニオン形
5

ロッドを選択してください。

  • Aロッド
  • Bロッド
  • Cロッド
6

内径を選択してください。

  • 32
  • 40
  • 50
  • 63
  • 80
  • 100
  • 125
  • 140
  • 150
  • 160
  • 180
  • 200
  • 224
  • 250
7

D寸法を入力してください。

8

ストロークを入力してください。

mm
9

先端金具を入力してください

  • 1 山先端金具:T先
  • 2 山先端金具:Y先
  • なし
10

ロックナットを選択してください。

  • ロックナットあり
  • なし
11

ジャバラを選択してください。

J : (材質:ネオプレン、耐熱100℃)
JC : (材質:コーネックス、耐熱220℃)
JS : (材質:シリコンガラスクロス、耐熱220℃)
JA : (材質:アルミ箔ガラスクロス、耐熱350℃)
なし
12

支持状態を選択してください。

シリンダ固定 ロッドエンド自由
両端ピンジョイント
シリンダ固定 ロッドエンドピンジョイント
ロッドエンドガイド
13

ご利用者様情報を入力してください。

※プライバシーポリシー

会社名必須
担当者名必須
メールアドレス必須
