SNシリーズ
特長
- 1:スケール値をアブソリュートで検出、スリップレスを実現
- 油圧シリンダ本体に、位置センサとして高精度アブソリュート式磁歪式センサーを内蔵。 ※磁歪式センサーは、検出プローブに沿って、ロッドと共に非接触に移動するリング磁石の位置をプローブ内の磁歪線に発生する歪み振動の伝わる時間より検出。シリンダロッド位置（リング磁石の位置）を絶対値で出力します。
- 2:センサ付油圧シリンダ（SNEシリーズ）
- お客様の要望により、アナログ、デジタル、インクリメンタル（アンプ変換器より）とそれぞれの出力が選択できます。
- 3:耐環境性が向上
- センサ部の保護構造はIP-65. （IP-68／水中形もオプション対応）
仕様
アナログ出力 GYcRP/GYFC2
○アンプ別置き
○電圧/電流２出力可能
○速度出力 オプション対応
○水没タイプ オプション対応

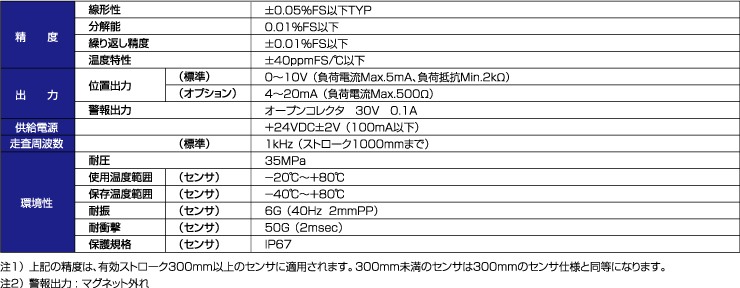

アナログ出力GYcAT
○アンプ内臓
○警報出力付
○水没タイプ オプション対応
デジタル出力GYcRS/GYDC-05
○アンプ別置き
○アナログ位置出力付
○グレイへ変更可能
○速度出力 オプション対応
デジタル出力GYSE-S
○アンプ内臓
○最小分解能1μm
○センサエレメント着脱可能

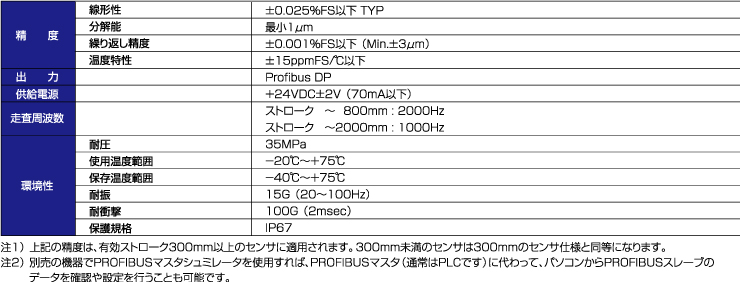

デジタル出力GYSE-P
○アンプ内臓
○最小分解能1μm
○センサエレメント着脱可能

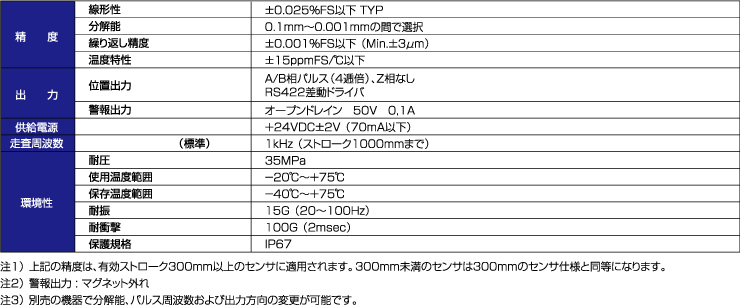

デジタル出力GYSE-Q
○アンプ内臓
○最小分解能1μm
○センサエレメント着脱可能

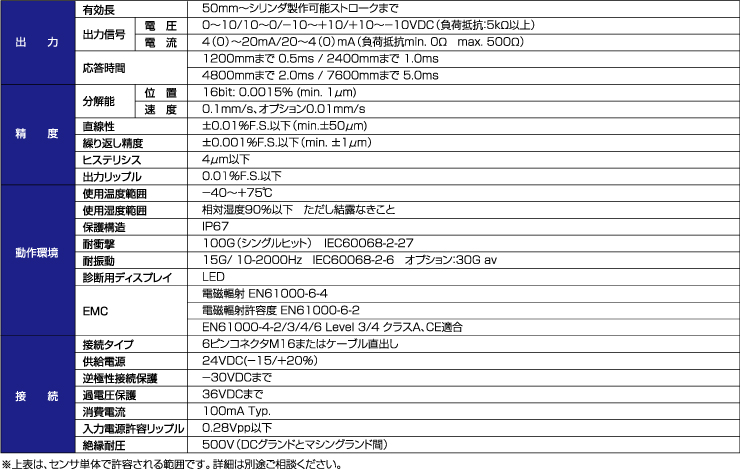

アナログ出力RHタイプ
○センサ診断用LED
○直線性：±0.01％F.S.
○繰り返し精度：±0.001％F.S.
○電流、電圧出力に対応
○位置検出および速度検出が可能
○サービスツールを使用して現場でのストローク長設定変更が可能

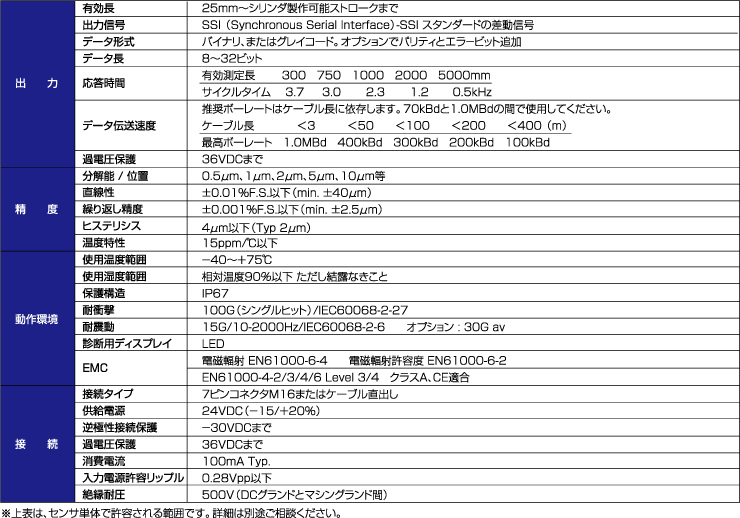

SSI出力 RHタイプ
○センサ診断用LED
○直線性：±0.01％F.S.
○ダイレクトSSI出力
○最小分解能0.5μm
○繰り返し精度：±0.001％F.S

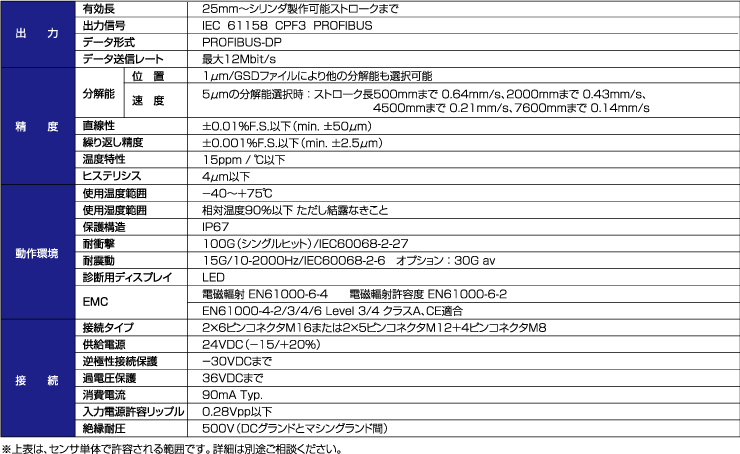

プロフィバス（Profibus DP）出力 RHタイプ
○センサ診断用LED
○直線性：±0.01％F.S.
○繰り返し精度：±0.001％F.S
○ダイレクトProfibus出力
○位置検出および速度検出が可能

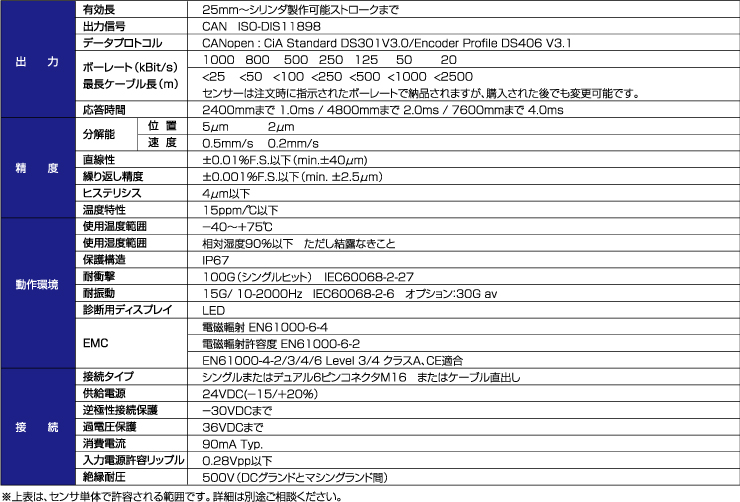

CANopen 出力 RHタイプ
○センサ診断用LED
○直線性：±0.01％F.S.
○繰り返し精度：±0.001％F.S
○ダイレクトCANopen出力
○位置検出および速度検出が可能
サービスツールを使用して現場でのセンサのアドレス変更が可能

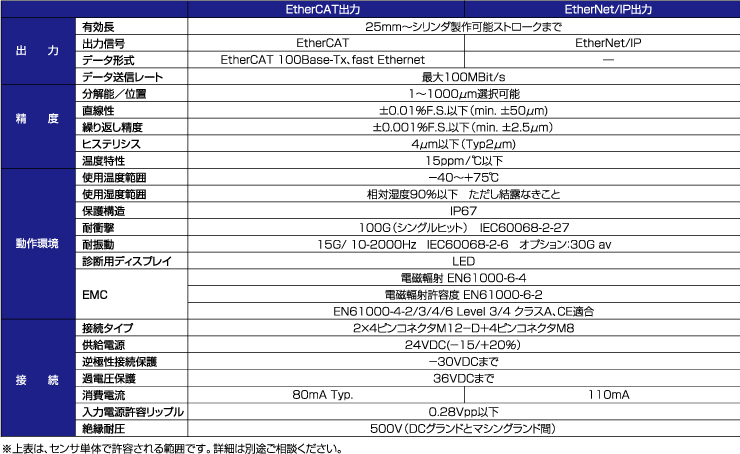

EtherCAT・EtherNet/IP出力 RHタイプ
○センサ診断用LED
○直線性：±0.01％F.S.
○繰り返し精度：±0.001％F.S
○ダイレクトEtherCAT・EtherNet/IP出力
○位置情報、速度情報、ステータス情報の送信可能
