（１）サーボ駆動油圧アクチュエーターとは

（２）製品名「STP」標準システム構成

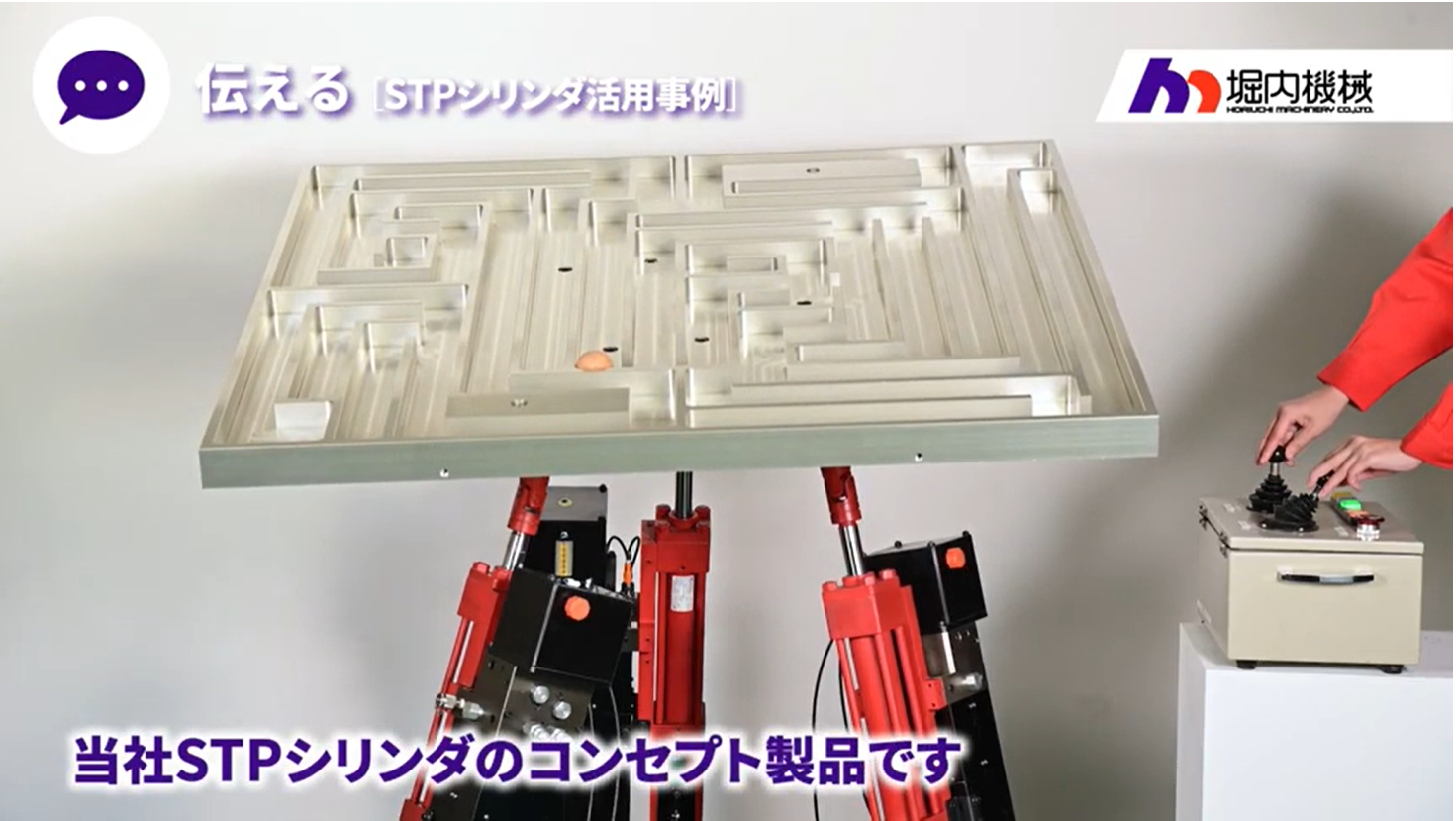

（３）サーボ駆動油圧アクチュエーター実績用途

・ サーボモーターで精密定量ポンプを駆動制御させる事で、油圧の高推力とサーボ制御による高精度を実現する、次世代の油圧シリンダーです。

・ 駆動ユニット一体型で別途油圧ユニット別途不要。

・ ロードセルを装着する事なく推力制御する事も可能です。

・ 繰り返し位置決め精度±0.01mm（ご使用条件により異なる事があります）

・ 油圧ユニットを増設せず油圧シリンダを使いたい方

・ 油圧シリンダを使い高精度な位置決めをしたい方

・ 油圧シリンダの消費電力削減をお考えの方（SDGs）

・ 油圧シリンダをデジタル制御したい方

1. 【かんたん】　油圧ユニット無しで駆動
   • 制御弁や油圧源も一体型で取扱いが容易。ロードセル不要の推力検出
2. 【高精度】　サーボモータ使用で高精度な位置・荷重制御が可能
   • 例　位置制御時の繰り返し位置決め精度　±10μm以下※、荷重制御時の検出推力精度±1%以下（フルスケール）　
   • ※ 繰り返し位置決め位置精度は、ご使用条件により異なります
3. 【消費電力の削減】高い環境性能によりSDGsに貢献

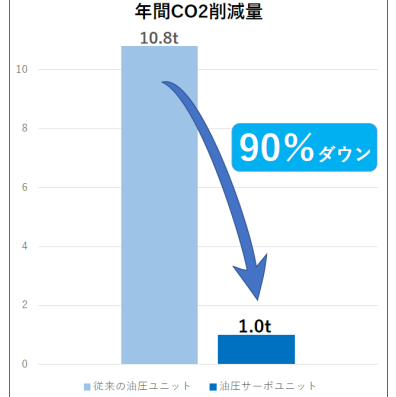

   • 例　年間電気代:90％(36万円)ダウン、年間CO2排出量:90％(10t)ダウン
4. 【低コスト】高価な電動サーボプレスからコストダウンが可能（連続定格10t目安）
   • 例　15t仕様　電動サーボプレスのモーター容量11ksに対し2kwから対応可能（ご使用条件により異なります）

5. 【高出力】 300KN以上の対応も可能ですのでお問い合わせ下さい。（ご使用条件により異なります。）

   • 最大推力300KN以上（押し）カタログ標準

・ よくご質問いただく、サーボシリンダと電動アクチュエータのメリデメをまとめました。

・ 10トンあたりから、サーボシリンダが優位だと考えられます。お客様の使用条件次第ではありますが、一度ご相談くださいませ！

■メリット

・ 省スペース（推力が大きい場合）

・ 低コスト（推力が大きい場合）

・ 長寿命

・ 耐環境性能（耐クーラント性能など）

■デメリット

・ 高速駆動が苦手
