シリンダを取り外す前は必ず、回路内の圧力をゼロにし、電源を切って下さい。
分解の際、ロッド先端ねじやポートねじ及びロッド表面に傷がつかないよう充分な保護処理が必要です。
例えば分解の際、無理に叩いたり、不用意に落としたりすると、ねじ山が潰れたりロッド表面に打痕を生じて不良になる事がございますので取り扱いに充分注意して下さい。また、異種の油に触れないようにして下さい。シールが使用流体と異なった他の流体に触れますと化学変化を起こし膨潤して使用出来なくなります。
メンテナンス「分解編」
油圧シリンダの分解における注意事項（シリーズ共通）
関連動画
株式会社堀内機械が送る、油圧シリンダメンテナンス動画シリーズです。油圧シリンダのメンテナンス作業で、お困りの方はいませんか？ このシリーズでは、メンテナンスにおけるさまざまなお困りごとを 動画で分かりやすく説明、ご案内していきます。ぜひチャンネル登録してください！
☟チャンネル登録はこちらから☟
■分解手順

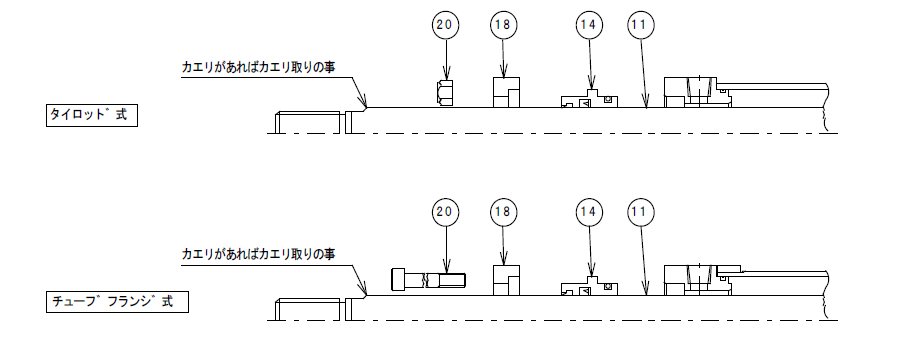

手順１
六角ナット（六角穴付ボルト）（20）を緩め、リテーナ（18）を取り外して、ロッドブッシ ュ（14）を抜き取って下さい。
ピストンロッド（11）のスパナ掛け部の傷及びカエリ等があれば、丁寧に面取りして下さい。
ロッドブッシュを抜く時、ロッドブッシュ内面及びパッキンに傷を付けないようにして下さい。（図表1参照）

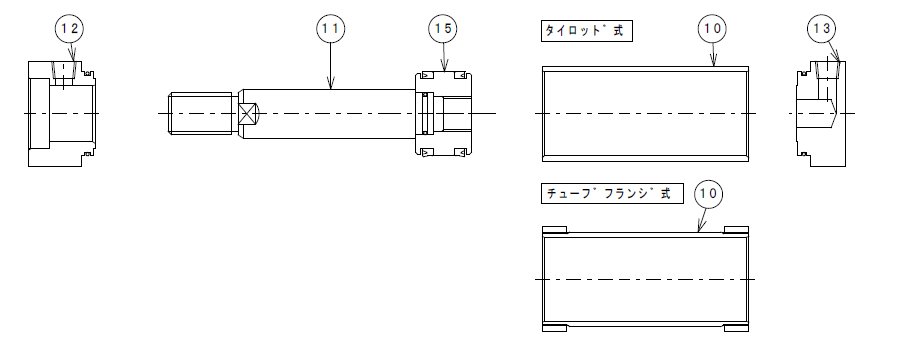

手順２
シリンダチューブ（１０）より、ロッドカバー（１２）、ヘッドカバー（１３）、を外し、ピストン／ピストンロッド（１５）／（１１）、アッセンブリを抜き出して下さい。（図表2参照）

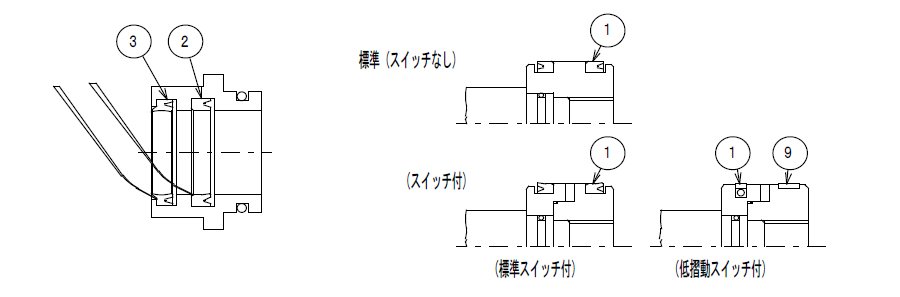

手順３
通常ピストンはロックタイトを塗布しているため、分解は出来ません。
ロッドブッシュのダストパッキン（3）及びロッドパッキン（２）、ピストンパッキン（1）及びウェアリング（9）を外す場合は先端がヘラ状の銅製のもので図のように行って下さい。（図表３参照）

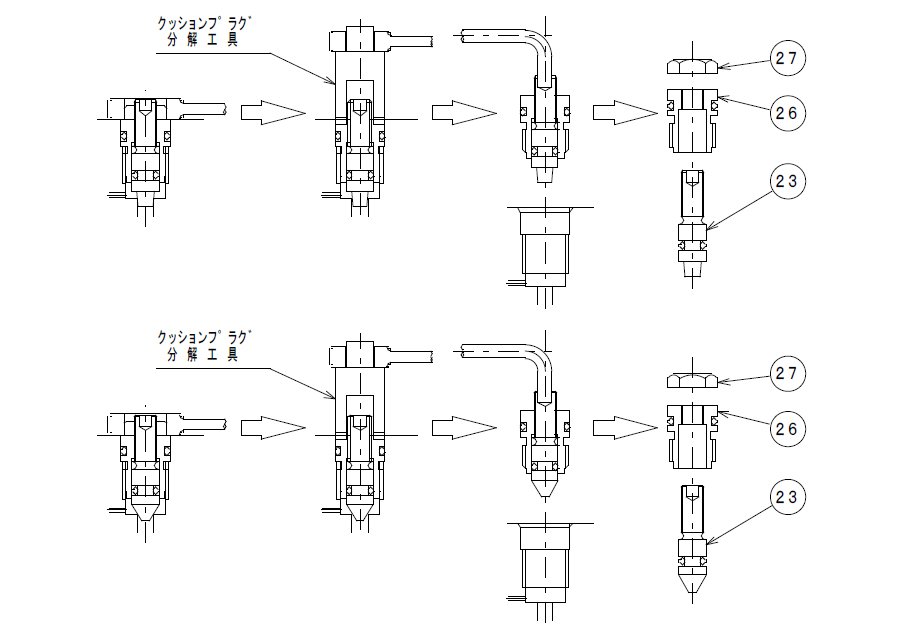

クッションバルブの分解１
(上)φ32～φ125、(下)Ｔシリ－ズ φ40～φ100
Ｆシリ－ズ φ32～φ125、Ｔシリ－ズ φ40～φ100
手順１
六角ナット（27）を取り外して下さい。
手順２
クッションプラグ分解工具（堀内製：別売品）を使用して、クッションプラグ（26）、クッションバルブ（23）アッセンブリを取り外して下さい。
手順３
六角棒レンチでクッションバルブをクッションプラグより、下側へ抜き取って下さい。（図表４参照）

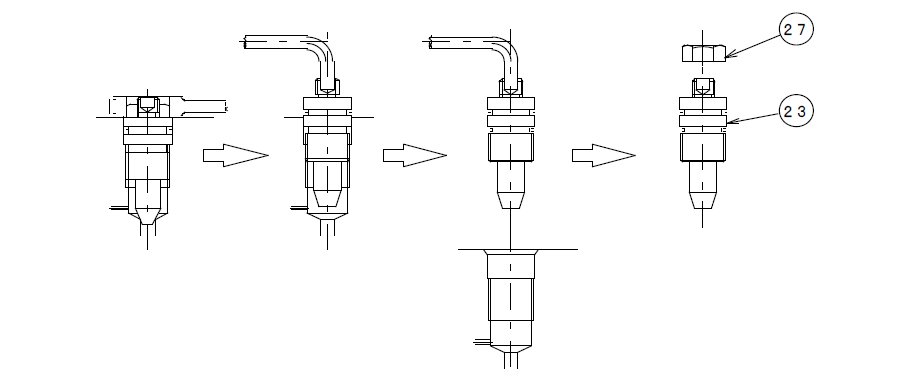

クッションバルブの分解２
Ｆシリ－ズ φ140～φ250、Ｔシリ－ズφ125～φ180
手順１
六角ナット（27）を取り外して下さい。
手順２
六角棒レンチでクッションバルブ（23）をカバーより、上側へ抜き取って下さい。（図表5参照）
クッションバルブの分解３
Ｔシリ－ズ φ200～φ250
手順１
六角ナット（27）を取り外して下さい。
手順２
片口スパナでクッションバルブ（23）をカバーより、上側へ抜き取って下さい。（図表6参照）

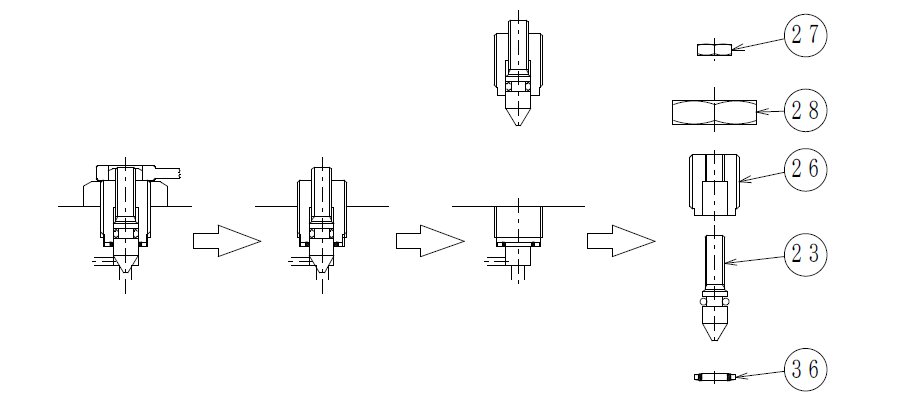

クッションバルブの分解４
Ｋシリ－ズ φ32～φ80
手順１
六角ナット（27）（28）を取り外して下さい。
手順２
スパナを使用して、クッションプラグ（26）、クッションバルブ（23）アッセンブリを取り外して下さい。ニードルガスケット（36）を取り外して下さい。
手順３
六角棒レンチでクッションバルブをクッションプラグより、下側へ抜き取って下さい。（図表7参照）

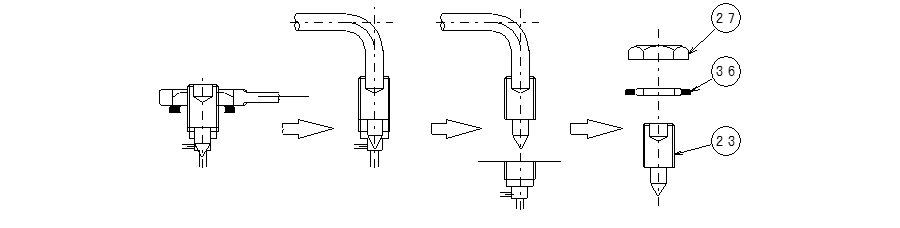

クッションバルブの分解５
Ｋシリ－ズ φ100～φ160
手順１
六角ナット（27）を取り外して下さい。
手順２
ニードルガスケット（36）を取り外して下さい。
手順３
六角棒レンチでクッションバルブ（23）をカバーより、上側へ抜き取って下さい。（図表8参照）

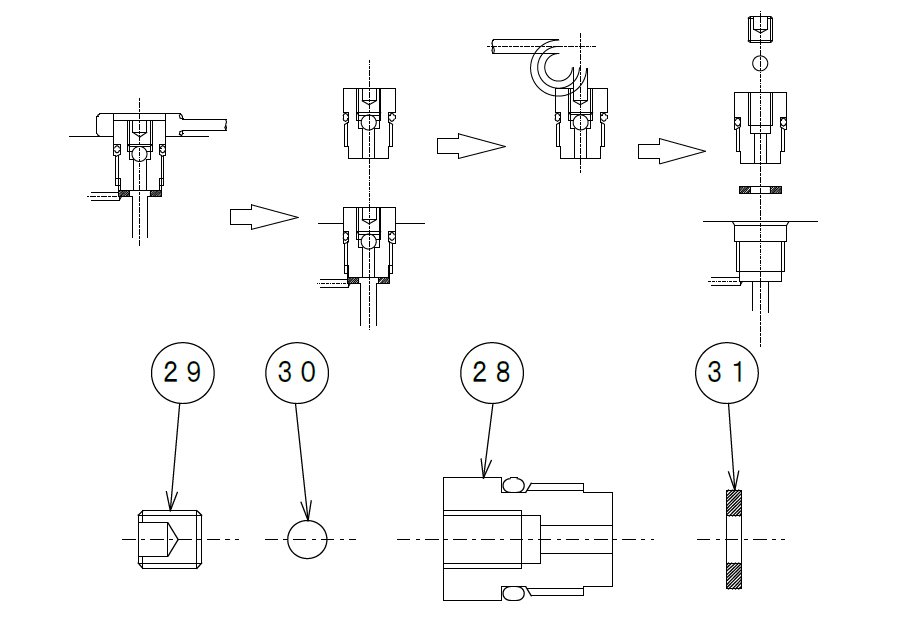

エアー抜きバルブの分解１
クッション付Fシリーズφ32
手順１
エアー抜きプラグ（28）を緩め、カバーからエアー抜きプラグ及びガスケット（31）を取り出して下さい。
手順２
エアー抜きバルブより、エアー抜きボルト（29）及び鋼球（30）を取り出して下さい。（図表9参照）

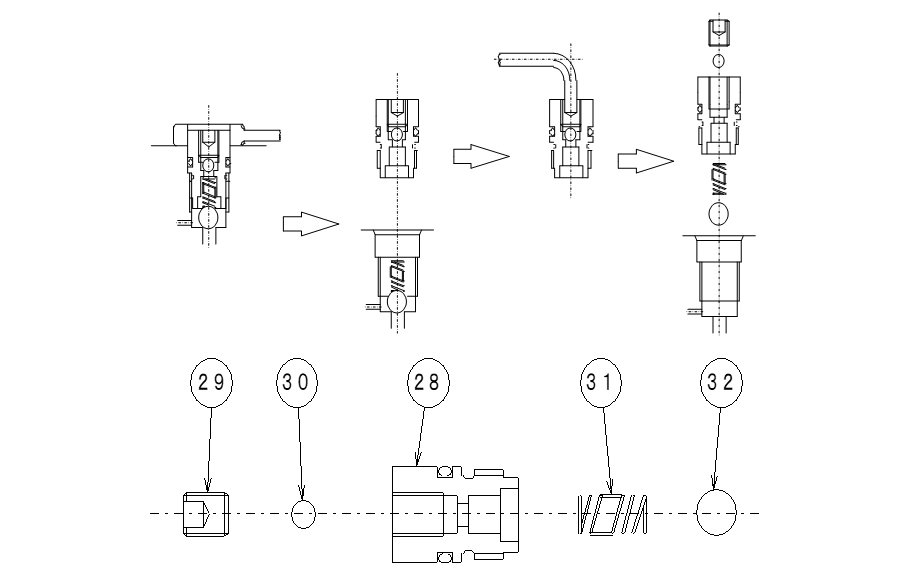

エアー抜きバルブの分解２
クッション付 Ｆシリーズφ40～φ250、Ｔシリーズφ40～φ250
手順１
エアー抜きプラグ（28）を緩め、カバーからエアー抜きプラグ及びガスケット（31）を取り出して下さい。
手順２
エアー抜きバルブより、エアー抜きボルト（29）及び鋼球（30）を取り出して下さい。（図表10参照）

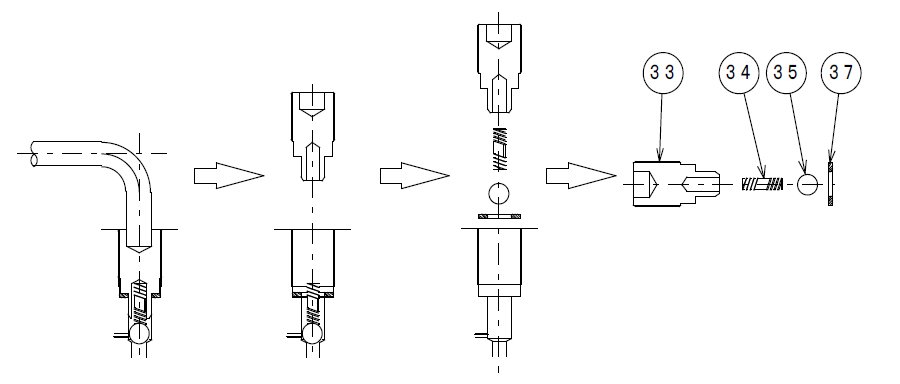

エアー抜きバルブの分解３
クッション付 Ｋシリ－ズφ32～φ160
手順１
チェックプラグ（33）を緩め、カバーから取り出して下さい。
手順２
チェックスプリング（34）、鋼球（35）、及びバルブガスケット（37）をカバーから取り出して下さい。（図表11参照）

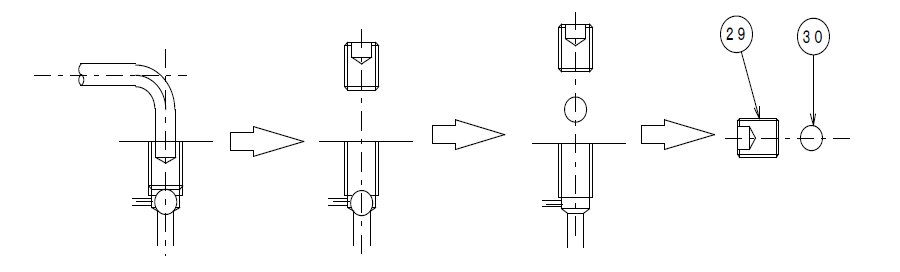

エアー抜きバルブの分解４
クッションなし Ｆシリ－ズφ32～φ250、Ｔシリ－ズφ40～φ250、Ｋシリ－ズφ32～φ160
手順１
カバーより、エアー抜きボルト（29）を取り出して下さい。
手順２
カバーより、鋼球（30）を取り出して下さい。（図表12参照）

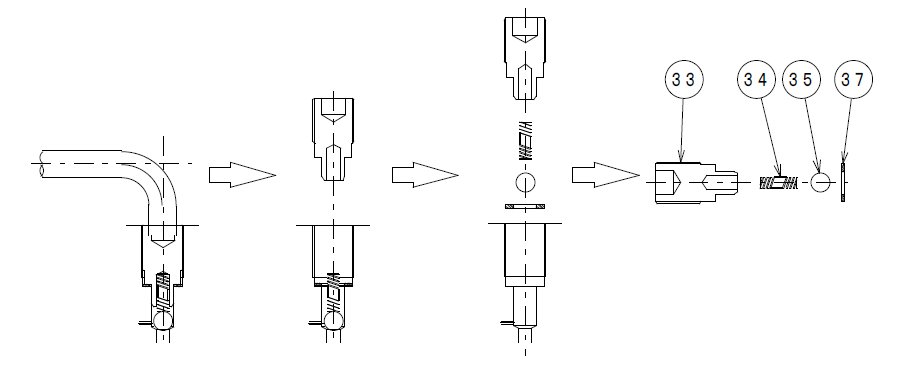

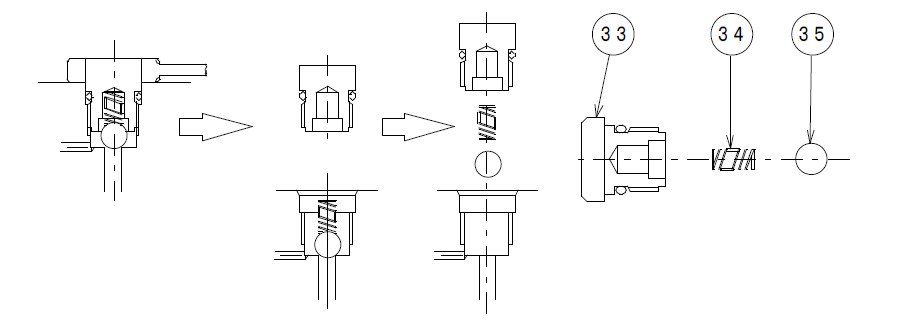

チェックバルブの分解１
Ｋシリ－ズφ32～φ160
手順１
チェックプラグ（33）を緩め、カバーから取り出して下さい。
手順２
チェックスプリング（34）、鋼球（35）、及びバルブガスケット（37）をカバーから取り出して下さい。（図表15参照）
チェックバルブの分解２
Ｆシリーズφ40～φ25、Ｔシリーズφ40～φ250
手順１
チェックプラグ（33）を緩め、カバーから取り出して下さい。
手順２
カバーからチェックスプリング（34）、及び鋼球（35）を取り出して下さい。（図表14参照）
チェックバルブの分解３
Ｋシリ－ズφ32～φ160
手順１
チェックプラグ（33）を緩め、カバーから取り出して下さい。
手順２
チェックスプリング（34）、鋼球（35）、及びバルブガスケット（37）をカバーから取り出して下さい。（図表15参照）

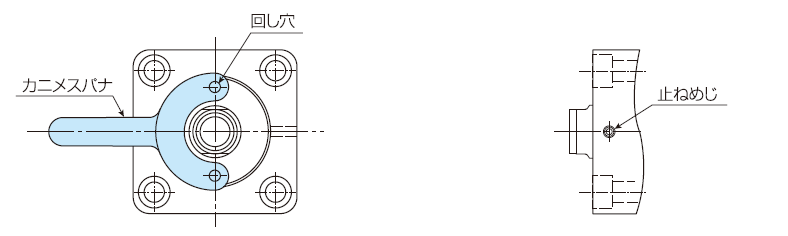

薄型シリンダ分解時注意点
Cシリーズ共通
注意点
ロッドブッシュは止めネジを取り外した後、回し穴を用いてシリンダ本体から取り外してください。
※特殊工具(社内呼称：カニ目スパナ)を使用されますと作業が容易になります。
ご用命の際はシリーズ名・シリンダ内径をご確認の上、下記までお問い合わせください。
